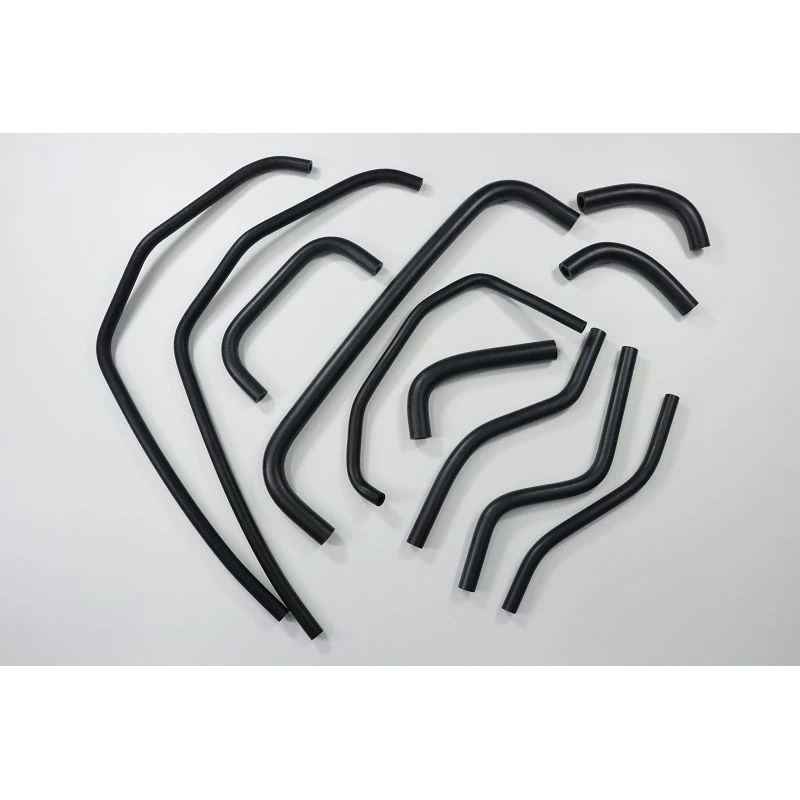

-編組ホースの内側にあらかじめ形成されたラバー
予備成形チューブ: IIR+EPDM、CIIR+EPDM、EPDM - 最適な流れを実現する永久成形インナーライナー
内側の編組: ポリエステル繊維、アラミド繊維 - 圧力と振動を減衰するための複数のオプションの補強-
-成形済みカバー: IIR+EPDM、CIIR+EPDM、EPDM - 耐薬品性と耐摩耗性を備えた形状の外側保護
色: 黒または複数の色 — 供給/返品を識別するためのカスタム カラーコーディング-
- 製品説明
BESTYIELD Technology (Huizhou) Co., Ltd. は、中国における編組ホース内の成形済みラバーの大手メーカーおよびサプライヤーの 1 つであり、カスタマイズされたサービスもサポートしています。-編組ホース内の在庫がある大量の事前形成済みラバーの卸売へようこそ。-工場から価格表を入手してください。価格のご相談は、お問い合わせください。
特徴と利点
- 成形済みチューブ:-IIR+EPDM、CIIR+EPDM、EPDM - 永久成形インナーライナーにより最適な流れを実現
- 内側の三つ編み:ポリエステル繊維、アラミド繊維 - 圧力と振動を減衰するためのマルチオプション補強材-
- あらかじめ形成されたカバー:-IIR+EPDM、CIIR+EPDM、EPDM - 形状の外側保護により耐薬品性と耐摩耗性を実現
- 色：黒または複数の色の-カスタム カラーコーディング-で供給/返品を識別できます
- 温度範囲:-40 度から +150 度 - は氷点下の周囲温度および冷却水温度の上昇をカバーします
- 準拠基準:RoHS、REACH、HF - は地球環境および低ハロゲン要件を満たしています-
- 難燃性評価:HB、V1、V2、V0、VW-1、EN45545 -（一般産業用から鉄道グレードまで）
- 低抽出物材料:液体の汚染と浸透を最小限に抑え、クーラントの純度を確保します
- 製品の耐用年数:通常の使用条件で10年を超える
- 応用：PG25 や脱イオングリコール混合物などの冷却剤、空気、リン酸エステル
詳細な説明

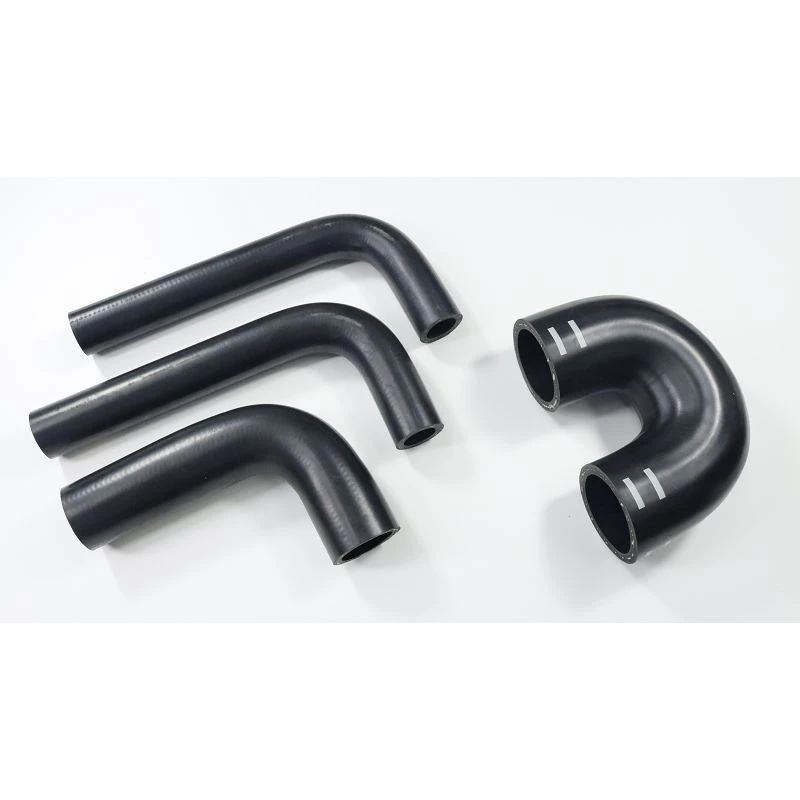

1102 は、事前に形成された形状と編組補強を組み合わせて、加圧回路における編組されていないホースの制限に対処します。-現場で曲げる必要があるストレート ホースとは異なり、-ボアが潰れて応力が発生します-。1102 は加熱プレスで正確な 3D 形状に成形され、成形中に補強編組が組み込まれます。
内側の編組層-一般用途にはポリエステル、高強度にはアラミド-により、作動圧力が 0.5 MPa (編組なし) から 1.5 MPa に上昇し、ポンプ吐出や高流量メインライン用途が可能になります。-予め形成されたカバーは、低抽出特性を維持しながら、冷却剤の飛沫、紫外線、摩耗から編組を密閉します。-
材質: IIR (ブチルゴム) はガス透過性を最も低くし、CIIR (クロロブチル) は加硫適合性を向上させ、EPDM は幅広い温度と冷却剤の適合性を実現します。この三重-層構造-プレフォーム チューブ、編組補強材、-プレフォーム カバー-により、ホースの柔軟性と防振性を備えた剛性配管の配線精度が実現します。
製品の用途
データセンターの液冷が主な用途です。1102 は、直接-対-チップ システムでコールド プレートを CPU / GPU ヒートシンクに接続します。事前に形成された 90 度および 45 度のエルボにより、冷媒の流れを制限するねじれが解消されます。-ラック-レベルのマニホールドでは、これらのホースが冷却グリコールを CDU からサーバー ブレードに分配し、ノード間のフロー バランスを確保します。
浸漬冷却の場合、1102 は誘電性流体熱交換器への供給/戻り接続として機能し、低抽出物による汚染を防ぎます。 EV バッテリーの熱管理: - 成形済みのホースは、10+ 年間にわたって疲労を引き起こすような鋭い曲がりを生じることなく、グリコールをバッテリー パックの冷却チャネルに通します。 EVSE 冷却: 事前に形成された形状により、キャビネット内のコンパクトな配線が可能になり、急速充電モジュールの熱スロットルを防止します。-
製品パラメータ
|
一部 |
ホースID |
ホース外径 |
使用圧力 |
バースト圧力 |
||||
|
インチ |
mm |
インチ |
mm |
psi |
MPa |
psi |
MPa |
|
|
1102-01 |
1/8 |
3.2 |
0.31 |
7.9 |
218 |
1.5 |
653 |
4.5 |
|
1102-02 |
3/16 |
4.8 |
0.37 |
9.5 |
||||
|
1102-03 |
1/4 |
6.3 |
0.50 |
12.7 |
||||
|
1102-04 |
5/16 |
8.0 |
0.55 |
14.0 |
||||
|
1102-05 |
3/8 |
9.5 |
0.63 |
15.9 |
||||
|
1102-06 |
1/2 |
12.7 |
0.79 |
20.0 |
||||
|
1102-07 |
5/8 |
16.0 |
0.94 |
24.0 |
||||
|
1102-08 |
3/4 |
19.0 |
1.06 |
27.0 |
||||
|
1102-09 |
7/8 |
22.2 |
1.26 |
32.0 |
||||
|
1102-10 |
1 |
25.4 |
1.39 |
35.4 |
174 |
1.2 |
522 |
3.6 |
|
1102-11 |
1-1/4 |
31.8 |
1.77 |
45.0 |
||||
|
1102-12 |
1-1/2 |
38.1 |
2.00 |
50.8 |
||||
|
1102-13 |
1-3/4 |
44.5 |
2.32 |
59.0 |
||||
|
1102-14 |
2 |
50.8 |
2.76 |
70.0 |
||||
データセンター液体冷却アプリケーション ガイド
- コールドプレート接続:-あらかじめ形成された 90 度のエルボがコールド プレート ポートに嵌合するため、流れを制限する現場で曲がったホースが不要になります。-単相システムには 1/4 インチ サイズを推奨します。-
- マニホールドのルーティング:3/8 インチ～1/2 インチのサイズを推奨します。事前に形成されたティーとオフセットにより、4 ～ 8 個のサーバー スロットにフローが分散されます。-等しい長さの脚を指定して、圧力降下のバランスをとります（目標 ΔP < 0.05 MPa）。
- CDU接続:メイン供給/戻りラインの直径が大きくなります (3/4 インチから 2 インチ)。事前に形成された S- ベンドは、クイック ディスコネクト フィッティングにストレスを与えることなく熱膨張を吸収します。-
- インストールのヒント:あらかじめ形成されたホースの両端をクッション付きクランプで支えます。-ホースを構造部材としては絶対に使用しないでください。
よくある質問
Q1：1101シリーズと1102シリーズの違いは何ですか？
A1: 1101 は、重力送りと低圧戻り用の、補強のない基本的なプレフォーム チューブです（0.5 MPa）。{{4} 1102 は内側に編組と事前成形カバーを追加し、ポンプ吐出量と高流量主管の作動圧力を 1.5 MPa に高めます。-単純なルーティングの場合は 1101 を選択します。圧力、振動、または外部保護が重要な場合は 1102。
Q2: カスタムの事前成形形状を作成できますか?-
A2: はい。 3D CAD モデル (STEP、IGES、または SolidWorks) を提供していただくと、金型を設計し、15 営業日以内に最初の製品サンプルを生産し、承認後 20 ～ 25 営業日以内に量産を納品します。-最小注文数: 200 個。
